SKF ổ bi đỡ chặn

SKF ổ bi đỡ chặn

Mã SP: PNK-BAD-0010

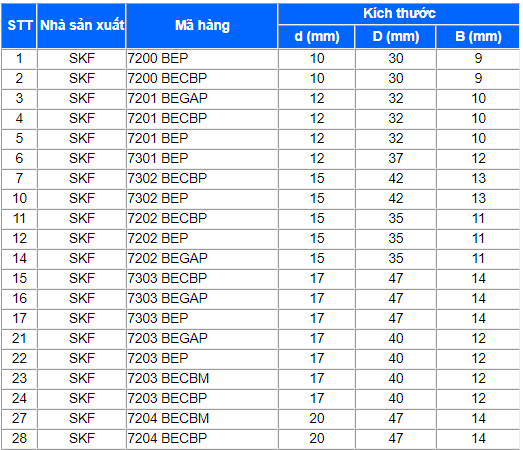

Ổ bi đỡ chặn một dãy có thể chịu thêm được tải dọc trục chỉ theo một hướng, do đó loại này thường được lắp điều chỉnh với một ổ bi thứ hai. Nhóm sản phẩm tiêu chuẩn của các loại ổ bi đỡ chặn SKF bao gồm các ổ bi trong dải 72B và 73B. Hiện có hai dạng phù hợp với nhiều ứng dụng khác nhau
• ổ lăn có thiết kế cơ bản (không thể lắp cặp
được) dùng cho cách bố trí ổ lăn đơn
• ổ lăn để lắp theo bộ bất kỳ (phổ biến).
Ổ bi đỡ chặn có góc tiếp xúc 40° có khả năng chịu tải dọc trục lớn. Loại này không thể tháo rời và các vòng trong và ngoài đều có một vai thấp và một vai cao. Vai chặn thấp cho phép một số lượng lớn viên bi hợp thành trong ổ bi, nhờ đó ổ bi có khả năng chịu được tải trọng tương đối cao. Ổ bi đỡ chặn một dãy của SKF hiện có nhiều dải kích thước, thiết kế và cỡ.

Ổ bi đỡ chặn hai dãy có thiết kế tương đương với hai ổ bi một dãy đỡ chặn ghép lại nhưng có bề dày nhỏ hơn. Loại này phù hợp cho các ứng dụng chịu tải trọng dọc trục lẫn tải hướng kính theo cả hai chiều. Thích hợp sử dụng trong cơ cấu đòi hỏi độ cứng vững cao và có khả năng chịu moment uốn. Các kiểu ổ bi đỡ chặn hai dãy tiêu chuẩn của SKF bao gồm:
• ổ bi hai dãy đỡ chặn thông thường (a)
• ổ bi hai dãy đỡ chặn có thêm nắp che chắn (b)
• ổ bi hai dãy đỡ chặn có vòng trong hai nửa (c)

Ổ bi tiếp xúc bốn điểm là ổ bi đỡ chặn tiếp xúc góc một dãy với thiết kế bổ sung thêm cho rãnh lăn chịu tải dọc trục theo cả hai hướng. Khả năng chịu lực chính của ổ bi tiếp xúc bốn điểm là chịu lực dọc trục, tuy nhiên ổ bi cũng có khả năng chịu một phần nhỏ tải trọng theo phương hướng kính. Loại ổ bi này ít chiếm không gian dọc trục so với ổ bi hai dãy. Dải ổ bi tiếp xúc góc bốn điểm của SKF gồm 2 dải chính là QJ2 và QJ3, với 2 kiểu. Chúng sử dụng như
• Ổ bi tiếp xúc bốn điểm với thiết kế cơ bản.
• Ổ bi tiếp xúc bốn điểm với rãnh định vị.
Ngoài ra, ổ bi tiếp xúc bốn điểm của SKF cũng có dải kích thước, các thiết kế khác tương đối đa dạng.

Con lăn cam hai dãy của SKF dựa trên thiết kế của ổ bi tiếp xúc góc hai dãy với góc tiếp xúc là 25o. Loại này được bôi trơn sẵn và dễ lắp, được sử dụng hầu hết trong các hệ cam dẫn động, các hệ thống băng chuyền v.v. Con lăn cam hai dãy có nắp chặn bằng thép dập hình thành một khe hở dài dọc vai của vòng trong, giữ được chất bôi trơn bên trong và tránh nhiễm bẩn từ bên ngoài. Con lăn cam hai dãy của SKF gồm có hai dạng thiết kế chính
• Bề mặt lăn dạng cầu, ký hiệu 3058(00)C-2Z hay
• Bề mặt lăn dạng trụ, ký hiệu 3057(00)C-2Z.
Con lăn cam có mặt lăn dạng cầu được khuyến cáo sử dụng trong trường hợp có sự lệch góc với đường lăn tương ứng và cần giảm thiểu ứng suất tại các mép của đường biên con lăn. Với thế hệ con lăn cam hai dãy, ngoài những thiết kế theo tiêu chuẩn còn có các loại con lăn cam khác như con lăn đỡ, cụm con lăn cam. Ví dụ
• Con lăn cam một dãy, dải 3612(00)R
• Con lăn đỡ dựa trên thiết kế của ổ lăn kim hay ổ đũa đỡ.
• Cụm con lăn cam dựa trên thiết kế của ổ lăn kim hay ổ đũa đỡ.
