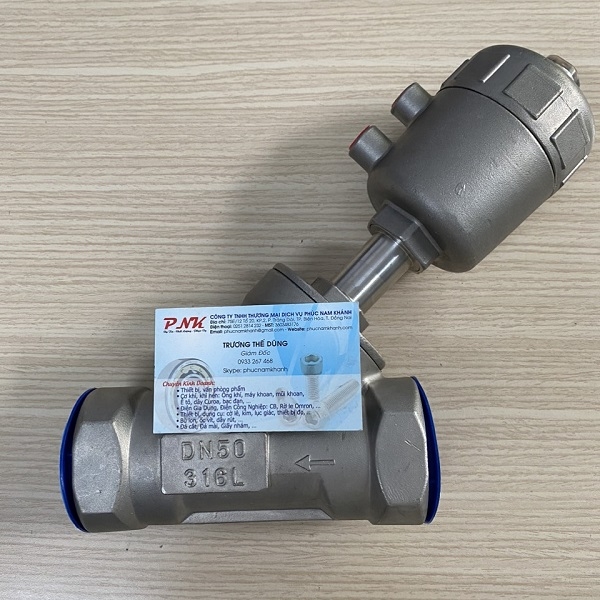

VAN Y XIÊN 2" DN50
Mã SP: PNK-VAN-7541
Xuất xứ: Đài Loan, Hàn Quốc Italia
Kích thước: DN50
Chất liệu thân van: inox 316L
Chất liệu cánh van: inox 316L
Đệm làm kín: nhựa PTFE chịu nhiệt, chống ăn mòn
Áp lực làm việc: PN25
Nhiệt độ làm việc: -10 đến 180 độ
Kích thước sẵn có: DN15, DN20, DN25, DN32, DN40, DN50,…DN100
Kết nối đường ống: Ren hoặc mặt bích
Đơn vị tính: Cái
Ứng dụng:
Van y xiên khí nén là loại van tự động điều khiển với độ bền cao, khả năng chịu được áp lực và nhiệt độ lớn nên được ứng dụng rộng rãi trong nhà máy xử lý chất lỏng, nước sạch, thực phẩm, bia rượu, nước giải khát ...
Cấu tạo của van xiên khí nén bao gồm các thành phần chính sau:
- Thân van: Có thiết kế hình chữ Y, được chế tạo từ chất liệu thép không gỉ inox 304 nên có độ bền cao, khả năng chống ăn mòn, han gỉ rất tốt. Đồng thời, bộ phận này có tác dụng chống tác động vật lý từ bên ngoài vào, bảo vệ các chi tiết trong thân van.
- Đĩa van: Do là bộ phận tiếp xúc trực tiếp với lưu chất nên đĩa van thường chế tạo từ chất liệu inox 304 hoặc 316 để đảm bảo độ bền.
- Ống kết nối với thân van và bộ truyền động.
- Lò xo đàn hồi: Chức năng chính là tự động đóng van khi dừng cấp khí nén.
- Gioăng làm kín – seal: Bộ phận này có chức năng làm kín, giúp lưu chất không bị rò rỉ ra ngoài. Gioăng làm kín thường được chế tạo từ chất liệu Teflon – PTFE.
- Piston: Bộ phận này giúp chuyển động dựa trên tín hiệu từ bộ điều khiển để mở và đóng cửa van một cách linh hoạt.
- Nút thông báo trạng thái đóng mở của van: Người vận hành có thể dễ dàng theo dõi nút này để biết chính xác trạng thái hoạt động của van.
- Bộ truyền động khí nén: Tác động lực giúp trục van và đĩa van hoạt động tự động theo mong muốn.
- Thanh thông báo trạng thái mở của van: Giúp quan sát trạng thái mở của van một cách dễ dàng.
- Cổng cấp khí nén cho van: Là nơi cung cấp khi nén vào trong bộ điều khiển.
- Trục vít: Kết nối giữa đĩa van và bộ điều khiển khí nén.
Ưu điểm nổi bật của van xiên khí nén
Van y xiên khí nén được ưa chuộng sử dụng bởi những ưu điểm nổi bật sau:
- Thời gian đóng mở nhanh, chỉ khoảng 2 -3s.
- Hoạt động ổn định trong môi trường có nhiệt độ và áp lực lớn.
- Điều khiển van đóng mở tự động hoàn toàn với độ chính xác cao.
- Thiết kế góc chéo 30 độ giúp hạn chế tối đa hiện tượng búa nước.
- Chất lượng van tốt, độ bền cao do chế tạo từ inox.
- Van có thể sử dụng trong môi trường có áp suất chân không.
Sử dụng trong :
- Hệ thống xử lý nước sạch, nước thải, nước đa dụng…
- Nhà máy xử lý khí hơi…
- Nhà máy sản xuất nước giải khát, bia rượu, nhà máy chế biến thực phẩm …
- Hệ thống xử lý chất lỏng tại các khu dân sinh….
